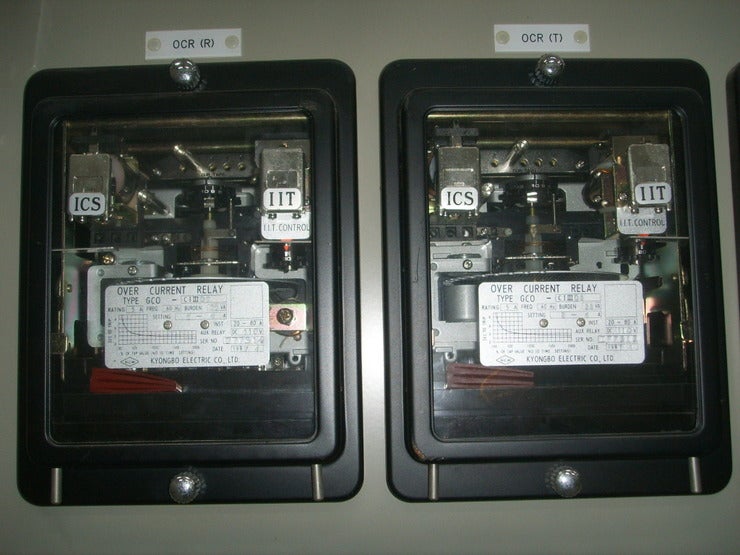

1. OCR (과전류계전기) (Over Current relay) 과전류 계전기로 선로에 흐르는 전류가 정상치를 넘어섰을 경우 차단기를 차단하여 부하나 선로를 보호한다.
* ICS(Indicating contact swich unit) : 한시요소 동작 보호하여야 할 기기나 선로의 단 시간 과부하용량인 전격의 150∼160%정도에 동작하도록 하는 것입니다(단시간 과부하로 서서히 동작하는 것) 한시는 장한시와 단한시로 나뉘는데 장한시는 계전기를 통하는 전류가 설정치를 오버하고 있더라도 장시간 후에 계전기를 트립 시키는 기능의 것인데 이것의 설정 전류는 계전기 정격의 최고 100%까지 세팅하게 되어있습니다. 따라서 정격의 100% 전류가 흐르더라도 여유가 있음으로 트립타임을 보통 10초이상 480초까지 길게 잡아서 트립시키게 됩니다. 단한시는 장한시로 설정된 전류에 연동하여 움직이는데 가령 1000A 정격의 계전기에서 장한시를 80%에 설정하고 단한시를 200%에 설정 하였다면 단한시 동작 전류는 장한시 설정 X2 로서 1600A가 됩니다. 여기에서는 정격보다 훨신 큰 전류를 검출하게 됨으로 트립에 이르는 시간도 짧아서 보통 1초 이내에 트립시키게 되어 있지요. * IIT(Indicating Instantaneous Trip Unit): 순시요소 동작 변압기 여자돌입전류 및 전동기 등의 기동잔류에 부동작을 방지하는 것이다. 순시는 부하의 쇼트나 낙뢰 등으로 순간 전류가 엄청나게 흐를 때 급속하게 차단하는 기능을 말 하는 것으로 설정 전류는 정격의 2배에서 많게는 20배까지 세팅하게 되어있고 이것에는 보통 외부설정 타입이 없고 내부적으로 최단시간의 타임을 주는데 50ms(미리세칸드) 정도의 빠른 속도를 가집니다.
※ 과전류 계전기가 트립되었을 때 'ICS', 'IIT'의 둘중 어느 것이 동작하였는가를 보면서 원인을 판단할 수 있다.
2. OVR (과전압계전기) (Over Voltage Relay) 과전압 계전기로 선로에 가해지는 전압이 정상치를 넘어섰을 경우 차단기를 개방시켜 부하나 선로를 보호한다.
3. UVR (부족전압계전기) ( Under Voltage Relay) 부족전압 계전기로 선로에 가해지는 전압이 정상치보다 낮을 경우 차단기를 개방하여 부하나 선로를 보호한다.
4. OCGR (지락과전류계전기) (Over Current Ground Relay) 지락 과전류 계전기로 선로나 부하의 지락 발생시 발생되는 지락전류를 검출하여 차단기를 개방시켜 선로를 차단하다.
5. OVGR (지락과전압계전기) (Over Voltage Ground Relay) 지락 과전압 계전기로 선로나 부하의 지락 발생시 발생되는 영상 전압을 검출하여 차단기를 개방시켜 선로를 차단한다.
6. SGR (선택지락계전기) (selective ground relay)
비접지 계통의 배전선 지락사고를 검출하여 사고회로만을 선택차단하는 방향성 계전기로써 지락사고시 계전기 설치점에 나타나는 영상전압과 영상지락고장전류(비접지 계통에서는 지락고장시 계통충전전류 및 GPT 2차저항에 따라 고장전류가 제한된다)를 검출하여 선택차단 한다. 계전기에 도입되는 영상전압은 모선에 설치하는 GPT 3차측 권선을 개방 델타 결선하여 사용하고 영상고장전류는 선로에 설치하는 영상 CT(zero CT or ZCT)를 사용한다. |
